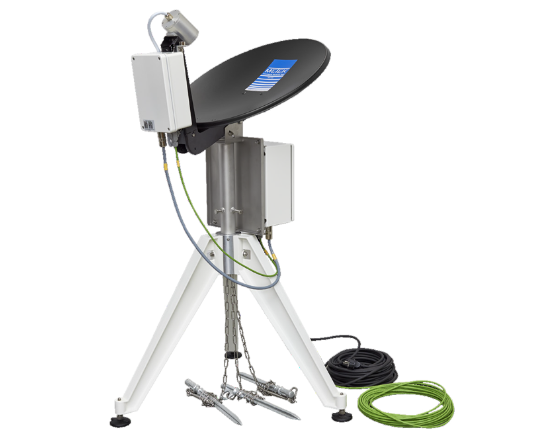

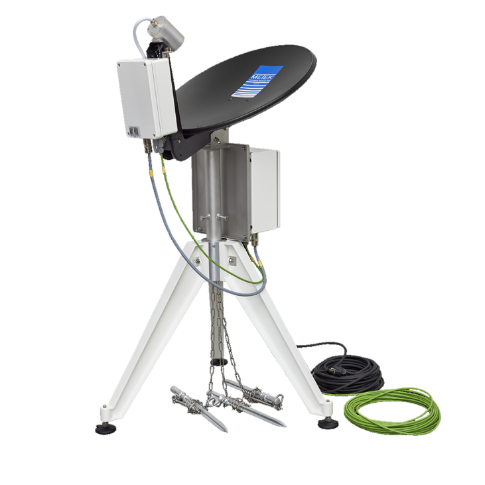

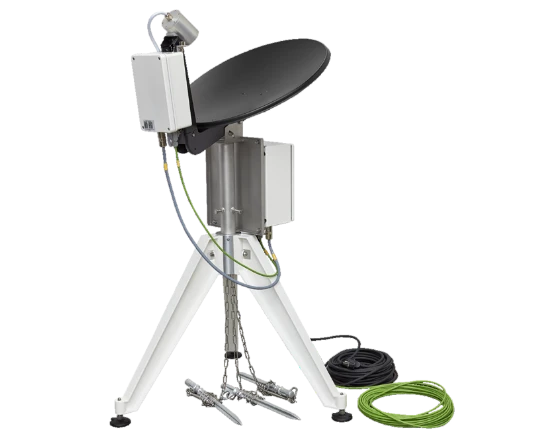

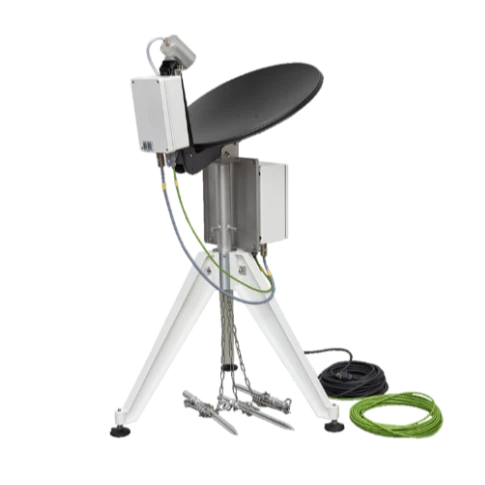

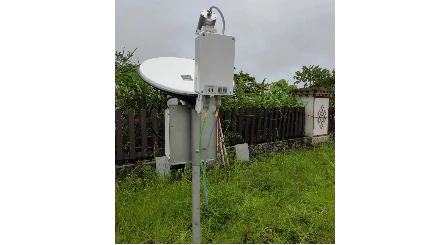

微雨雷达（SRR-100)

产品描述 SRR-100 是新⼀代微型雨雷达，通过获取多普勒功率谱 , 利⽤降水粒子下落速度与直径的经验公式反演得到不同⾼度的雨滴谱,可以得到 0-6 公里垂直范围内的多普勒功率谱、反射率因子、多普勒速度、路径积分衰减、雨滴谱、降雨率、雨液态水含量等的垂直廓线分布。所有的计算都集成在室外电子设备中，内置嵌入式windows 操作系统，具有强⼤的数据分析存储功能，适合野外观测。

工作原理

优势特点

技术参数

应用范围

典型案例

工作原理

通过获取多普勒功率谱 , 利⽤降水粒子下落速度与直径的经验公式反演得到不同⾼度的雨滴谱,可以得到 0-6 公里垂直范围内的多普勒功率谱、反射率因子、多普勒速度、路径积分衰减、雨滴谱、降雨率、雨液态水含量等的垂直廓线分布。

优势特点

具备⾃动控制天线加热设备，提供冬季或冰雪地域应用便携，净重仅约 20 kg 置嵌入式 Windows 操作系统，⽀持数据本地存储

降雨速率的垂直廓线，LWC和雨滴大小垂直分布高稳定系统，免维护，安装简单，适合长期无人值守不受受围杆、建筑物、树木、风、环境、海⽔腐蚀和海洋环境影响，无蒸发误差

技术参数

RCPD工作频率 24.230 GHz
调频 FMCW
调制 0.5 - 15 MHz
OoB 和杂散发射 < -80 dBm/MHz （天线脚点）
第⼆谐波 -37 dBm
ITU 国际电报电路 40M0F3N
电源 24 VDC / 1A
天线类型抛物⾯偏置天线
天线直径 600 mm
3 dB 波束宽度大约 1.5°
增益 40.1 dBi
接线盒 / 电源输⼊电压 115 或 230 VAC (50 .. 60 Hz)
接线盒 / 电源输出电压 24 VDC / 1.5 A
接线盒 / 电源尺寸 270 x 170 x 100 mm
接线盒 / 电源重量～6.5 Kg
天线加热器（可选）电源 115 或 230 VAC (50 .. 60 Hz)
天线加热器（可选）输出功率约 500 W
完整系统重量～20 Kg
完整系统尺寸 800 x 600 x 850 mm
