机载综合气象测量系统（AIMMS)

AIMMS-20 系统提供六个自由度速率数据、GPS 卫星导航数据；测量温度、湿度、气压和飞机相对流量矢量的空气数据等。

产品描述 AIMMS系统由四个智能模块组成：

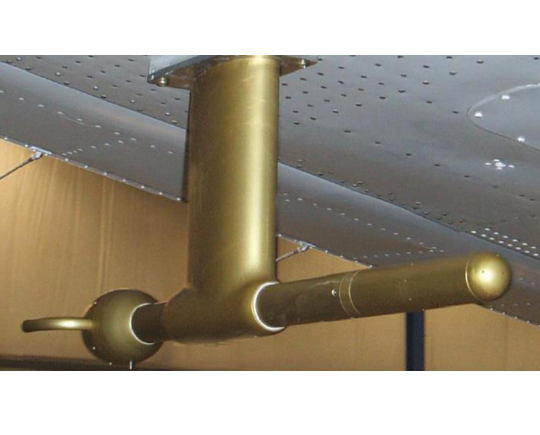

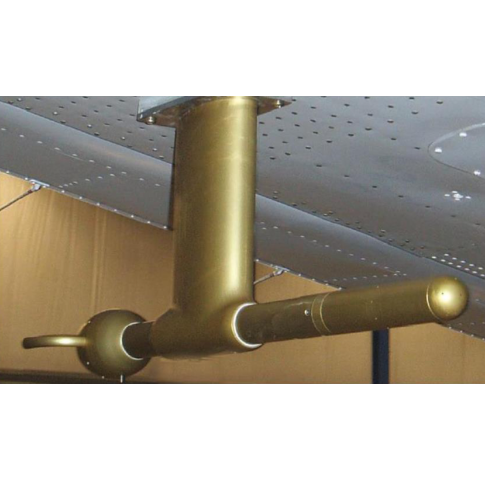

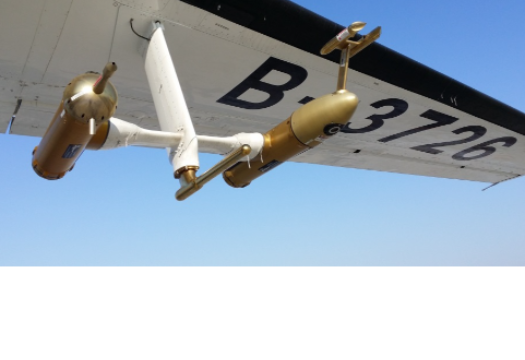

• 空气数据探针（ADP）是一个完全集成的数据采集和处理系统，提供以下参数：动态校正温度和相对湿度、空气动力学校正静态压力和空速管静态压力、迎角和侧滑流角、三轴加速度、三轴地磁场数据；
• 惯性测量单元（IMU）包括三个速率陀螺仪和加速度计，用于测量阵风和飞机动态；
• 差分载波相位GPS模块（GPS）测量全套飞机位置参数，包括2个用于安装翼尖的GPS天线；
• 中央处理模块（CPM）执行数字滤波、处理数据并将其转换为RS-232串行输出。

工作原理

优势特点

技术参数

应用范围

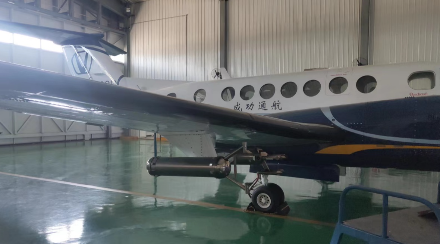

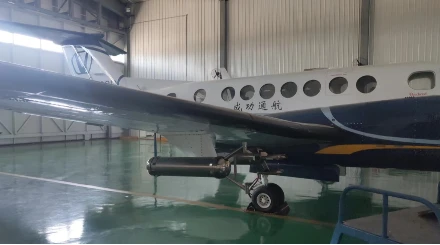

典型案例

工作原理

测量由压差传感器和绝对压力传感器、快速响应的微珠热敏电阻（用于温度）、电容性薄膜聚合物传感器（用于湿度）、加速度计Triad和磁强计Triad（用于地磁场矢量）提供。来自上述传感器的模拟信号由ADP中包含的电子设备进行调节和数字化。探针电子设备包括一个数字信号处理器（DSP），它对样品进行数字滤波，对所有信号进行必要的温度补偿校正，应用校准关系获得尺寸数据，并在对温度和压力标志进行必要的空气动力学校正后，从这些数据得出真实空速。ALS然后，通过RS-232或控制器局域网（CAN）接口以用户定义的速率对完全处理的数据进行打包和广播。防冰加热器可选择性地嵌入探头顶部区域，以防止皮托静压孔周围和顶部区域结冰，其中空气动力压力用于检测流速和流向。第二个加热器位于温度/湿度传感器外壳中通风孔环的正前方，以防止这些孔因积冰而闭合。

优势特点

无与伦比的机载气象观测性价比可与主机数据系统集成，或使用内部 FLASH 存储器独立操作，以存储飞行后传输的信息坚固的结构，带有密封的传感器电子元件，可确保使用中的可靠性

提供具有出色频率响应的 3 维风矢量的实时测量提供温度、湿度和压力数据, 包括高精度飞机姿态数据的输出（坡度角、俯仰角和真实航向）完全支持空气动力学校准，以最大限度地减少分析飞行校准数据所需的时间和精力

技术参数

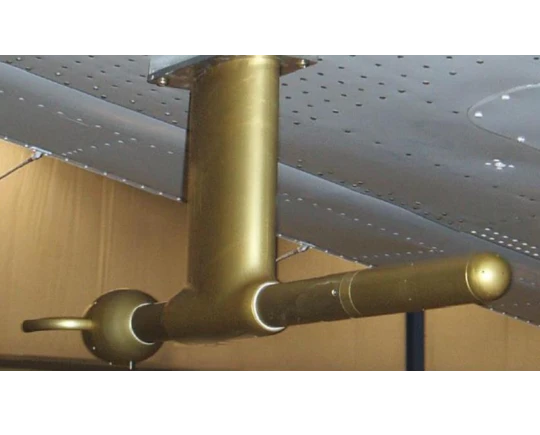

尺寸 24“长×1.5”直径管，带半球形尖端; 9“长支撑支柱（安装法兰顶部至探头中心线） ; 6“x 3”安装法兰盘
重量 5.4 kg / 12 lbs
内部采样率 200 Hz
数字低通频率范围 1 Hz – 40 Hz
最大数据输出率 40 Hz
ADC 分辨率 14-bit
Angle-of-Attack & Sideslip 压力差范围 +/- 7000 Pa; 精度 20 Pa + 读数的0.1 %
皮托管静压差范围 0 – 14000 Pa; 精度 20 Pa + 读数的0.1 %
大气静态压力范围 0 – 110000 Pa; 精度 100 Pa + 读数的0.05 %
温度分辨率: 0.01 ° C; 校准精度: 0.05 ° C; 阶跃响应时间 (1/e): 5 s; 飞行数据精度: 0.1 ° C（以安装的动态加热校准为准，不含滞后误差）
相对湿度分辨率 0.1 % RH；精度 2 % RH (0 % – 100 % RH)
海拔 0-15km
工作温度 -20℃ - 50℃；-40℃ - 50℃（有特殊订购）
存储温度 -40℃ - 90℃
工作功率 9-28 Vdc，100 mA（ADP），800-900 mA（AIMMS-20整体系统）
防冰电源 28 Vdc，8 A
接口 RS-232串行端口（默认115.2 Kbps）
