多热线水含量测量分析系统（WCM）

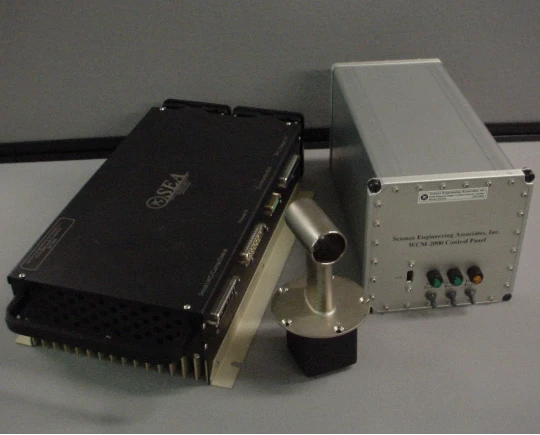

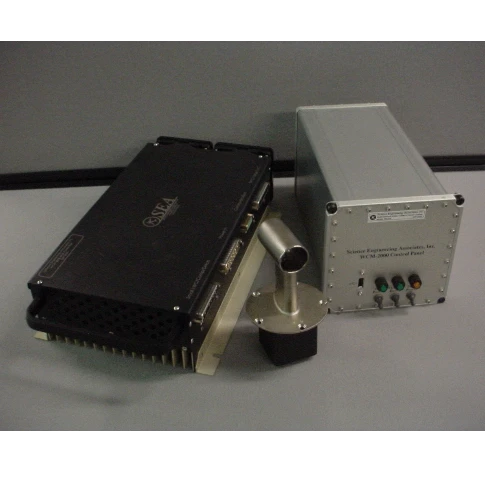

多热线水含量测量分析系统(WCM-2000)为Science Engineer Associates公司产品，该设备旨在为飞机和风洞用户提供一个单一、坚固的传感器，以同时测量液体含水量（LWC）、总含水量（TWC）和冰水含量（IWC）。

产品描述 WCM-2000能够控制最多四个加热元件和器件。典型的感应头有三个加热元件、补偿元件和器件。另一种典型的感应头是一个加热元件(TWC或LWC)加上补偿元件和器件。WCM-2000系统也可用于其他特殊的SEA感应头。最典型的感应头由四个不同形状或大小的加热不锈钢元件组成。每个元件由流过元件的低压直流电流直接加热。这些元件通过数字闭环控制系统保持恒定的温度，通常是140°C。

工作原理

优势特点

技术参数

应用范围

工作原理

给定每个元件的尺寸和流速，控制系统为维持温度而设定的功率水平可以直接转换为气流的含水量。三个加热元件直接暴露在气流和进来的云水中。第四个元件，参考/补偿(comp)元件，被安排暴露在气流中，而不是进入云水中。这个元素被用来建立“干功率项”，从其他三个元素的功率读数中减去来建立测量的水分含量。探头使用两种不同直径的LWC元件对LWC进行两次独立测量。小LWC元件的直径为0.5 mm，与经典的JW/CT LWC传感器相同。第二个元件是相同的尺寸，2毫米，作为CSIRO (King) LWC传感器。通过风洞试验表明，用这两种元素所测得的液滴直径比可以通过适当的校准来表示液滴分布的中值体积直径(MVD)。这个平均液滴大小信息可以直接使用，也可以作为校正因子来校正和改进LWC测量，特别是在大液滴条件下。风洞试验表明，两种LWC元素对气流中冰水含量(IWC)的假响应小于1%。这与钢丝缠绕的LWC元素相比是有利的，后者通常对IWC的假响应为10 - 20%。

优势特点

使仪器外壳保持在恒定的50°C 加热元件和设备加热器的温度控制允许设备在零空速下安全连续运行

在不同的空速、海拔高度、含水量等条件下，可根据不同的测量值，改变LWC/TWC元素的形状和大小

技术参数

LWC/TWC范围 0-10 gm/m³, TAS < 150 m/s, SL - 45,000 ft ；0-6 gm/m³, TAS < 230 m/s, SL - 45,000 ft
空气速度范围 0-275m/s（0-533kt）
测量空速范围 10-275m/s（20-533kt）
额定电压范围 18-32vdc，通常是28vdc
功耗最小值3.5A，常见值11A，最大值54A
探头尺寸外部3.25英寸×1.2英寸×2.25英寸；总体5.65英寸×3.25英寸×3.25英寸
电源箱尺寸 15.2英寸×7.8英寸×3.5英寸
探头重量 1.5磅
电源箱重量 12磅
数据输出以太网TCP/UDP
显示数据速率 1-20Hz，可选的
输出数据速率 1-20Hz，可选的
