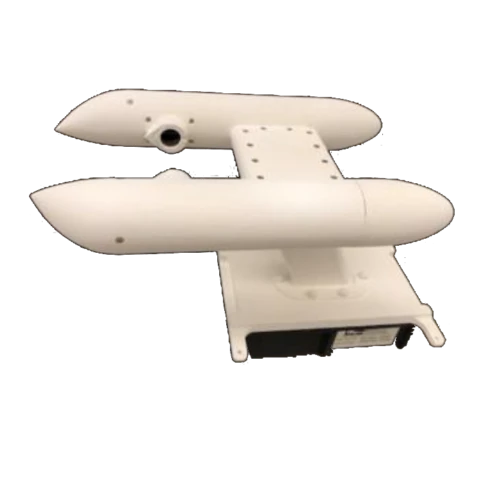

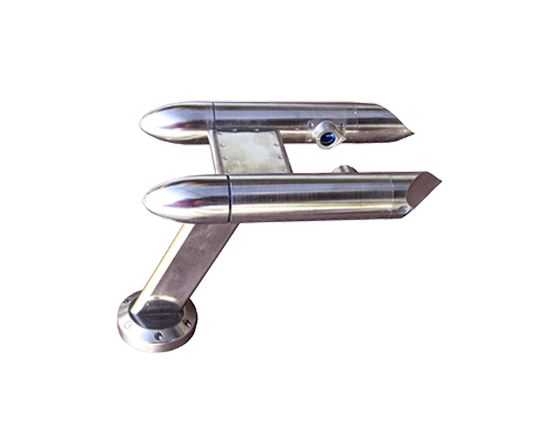

CDP-2是一种前散射光谱仪，为了精确筛选，CDP只接受和筛选那些通过了均匀能量激光区域的颗粒，激光的这个区域被称为FOV。
当粒子通过激光束时，光向各个方向散射。CDP-2收集环形锥4°～12°激光束内的前散射光子。收集到的光随后被定向到一个50/50的分光器上，最后定向到一对光电探测器上，称为筛选器和限定器。在限定探测器前面有一个掩码来定义FOV。视场角的边界是有粒子散射的一半光线被掩码挡住的点定义的。
光电探测器然后将光子脉冲转换成电子脉冲。限定器的脉冲的两倍，超过筛选器的脉冲，粒子被认为是在FOV内，随后可根据筛选器脉冲的振幅来确定粒子的大小。
动态基线特性：仪器自动调整筛选器和限定器信号，以调整温度漂移，确保准确的粒子帅选
隔离串口通信：这种变化保护仪器不受电源和地面波动的影响
可监测设备状态
CDP-2利用最先进的技术，可在多种条件下对粒子进行尺寸测量
防碎尖端：最近的研究表明，粒子破碎会导致在一定尺寸范围内将粒子数量高估高达1000倍。相比较于FSSP等较老的仪器，原始CDP有了显著的改进，新的抗碎尖端和无湿窗进一步减少了粒子伪影
- 测量参数 单粒子光散射
- 衍生参数 粒径；粒子数量浓度；液态水含量(LWC)；有效直径(ED)；中值体积直径(MVD)
- 粒径范围 2 ~ 50 μm
- 粒子数浓度 0~2,000 颗粒/cm³
- 标准采样面积 0.24 mm²
- 粒径阈值数量 30
- 空气速度范围 10~250 m/sec
- 采样频率 可选择的, 0.04 ~20 s
- 折射率 不吸水，1.33(水行业标准)
- 光收集的角度 光学设计: 4°~12°；光学性能: 1.7°~14°
- 激光 658 nm, 最高50 mW
- 数据系统接口 RS-232或RS-422串行接口
- 校准 精密玻璃珠
- 日常维护 探头清洁（窗口、镜子）；玻璃珠校验
- 推荐服务 设备的年度清洗和校准
- 软件 PADS粒子分析和显示系统
- 电源要求 系统电源:28vdc（2A）；抗冰电源:28 VDC（12A）
- 环境操作条件 温度:-40°C~40°C(-40°F~ 104°F)；相对湿度: 0~ 100%，不冷凝；海拔:0 ~50000英尺
- 重量 探头:1.37 kg / 3.0磅 (标准版本); 电子箱和管座电缆: 0.82 kg/ 1.8磅
- 探头尺寸 26.7 cm 长 x 17.5 cm 宽 x 21.6 cm 高(10.5” 长 x 6.9” 宽 x 8.5” 高)
- 电子箱尺寸 17.8 cm 长 x 8.9 cm 宽 x 5.1 cm 高 (7.0” 长 x 3.5” 宽 x 2.0” 高)
