声学多普勒速度记录仪（DVL）

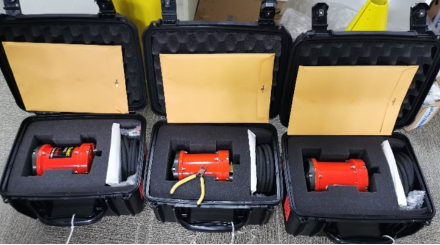

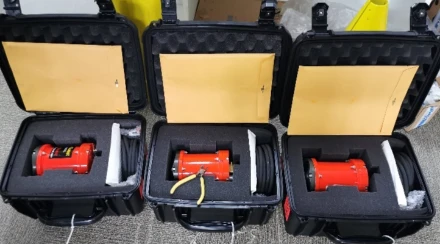

LinkQuest公司生产的声学多普勒速度记录仪（DVL）是一款高精度的水下导航定位系统。

产品描述声学多普勒速度记录仪（DVL）采用了LinkQuest公司领先的声学多普勒技术与低功耗DSP技术，相比同类产品，可以快速准确的测定速度，工作距离更长，高度限制更小。该系列产品还可以无缝集成TrackLink系列超短基线的定位系统与PinPoint的LBL定位系统。是水下机器人，水下无人机等需要精确导航定位的应用的最佳选择。

工作原理

多普勒效应原理。

优势特点

工作距离更长高度限制更小快速准确的测定速度

技术参数

型号 NavQuest 300 / NavQuest 600 / NavQuest 600Micro
工作频率 300kHz / 600kHz / 600kHz
精度 ±1%，±2mm/s / ±1%，±1mm/s / ±1%，±1mm/s
最大高度 300m / 140m / 110m
最小高度 0.6m / 0.3m / 0.3m
最大速度 ±20节 / ±20节 / ±20节
标准耐压深度 800m
可选耐压深度 1500、3000、或6000m
最大频率 3/s、5/s、5/s
最大传输功率 200W / 100W / 80W
低功率传输模式 55W / 28W / 1.2W
接收器 1W / 1W / N/A
平均功率 3-10W / 3-10W / 2-5W
输入电压 24±2V
换能器 4声速仰角
声束角度 22°
外壳阳极氧化铝金和塑料
通信接口 RS232/RS422，9600到115200波特率，ASCII/二进制输出
精度罗盘: ± 2°; 倾斜:± 0.5° ; 温度: ± 0.4° C
测量范围罗盘: ± 15°; 倾斜:± 15° ; 温度: -5 – 45° C
空气中重量 9.2kg / 9.2kg / 2.9kg
水中重量 4.2kg / 4.2kg / 1.2kg

应用范围

用于ROV, AUV的定位和导航

典型案例

中国海洋大学

中国电子科学研究院

青岛海洋科学与技术试点国家实验室

相关论文

DVL组合导航技术研究
