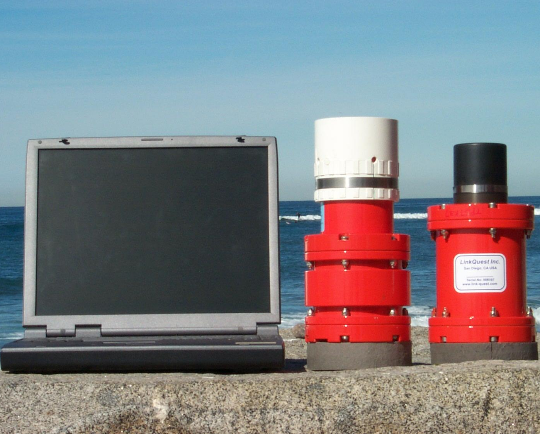

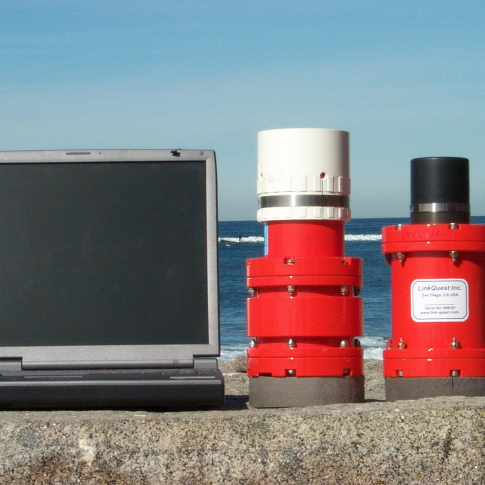

水下声学数据调制解调系统（UWM）

美国LinkQuest公司生产的声通讯采用了先进的声学带宽扩频技术，LinkQuest提供的水下声学数据调制解调系统有效地克服了传统产品在水下通信中存在的低可靠性、低数据速率和高功耗等问题。

产品描述水下声学数据调制解调系统在淡水或海水中使用的双向，半双工水下声通讯系统，窄带声通讯最大垂直距离达到了1500米，底部单元的最大度达1000米，水上单元的最大深度达200米。目前已取得的先进技术概述如下:
数据速率显著提高，达到了38400 bit/s
误码率小于10-9
有效降低了功耗

工作原理

优势特点

技术参数

应用范围

典型案例

工作原理

仪器将数据以声学的方式发送出去，接收单元收到声信号后将声信号转换为数字信号，发送给用户电脑或者数据接收器，从而实现数据的传输。

优势特点

创造了单对水下数据传输系统由水下机器人上传超过50 Gb数据的世界纪录全球首个离岸钻井平台用长期高速水声通信方案创造了使用单一电池组实时传输超过800 Mb波浪数据的世界纪录

是世界上最畅销的水下数据传输系统传送了全球95%以上的水下声通信数据组建了包括数百个节点的世界上最大的海底水声通信网络不到一年内传输超过200 Mb的海流计数据

技术参数

RS-232数据传输率 9600 bits/s
负载数据传输率 6600 bits/s
声连接 17.8 Kb/s
位错误率 <10-9
工作范围窄束1500 m/全向1200 m
最大深度 2000或4000 m
工作环境水平或近垂直
发射模式功耗宽束、窄束2 W/全向8 W
接收模式功耗 0.8 W
休眠模式功耗 8 mW
传感器束宽全方位210°/ 窄束70°
工作频率 26.77 - 44.62 kHz
电压 12 - 24 V
总长度 249.7 mm
密封仓直径 87.2 - 126.2 mm
空气中重量 4.8 kg
水中重量 2.6 kg
RS-232输入缓存 900 Kb
可选高数据率 19200波特率
可选功能数据融合
