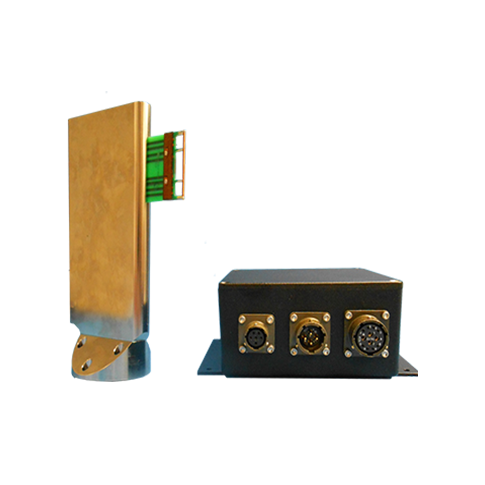

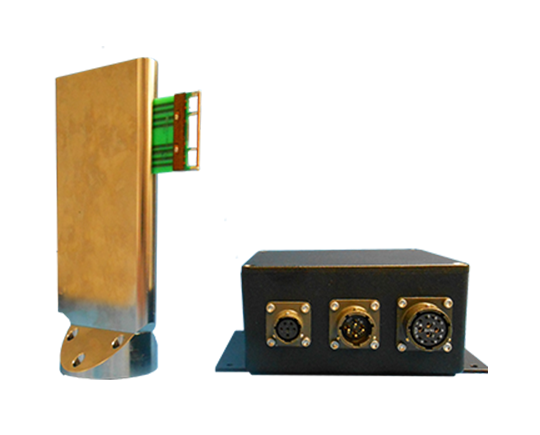

液态水含量分析系统的特点是其盘绕线保持在150℃。
该线圈在惠斯通电桥电路的一个臂中充当可变电阻。传感线圈的电阻随线温度降低而降低。温度降低可能是由于水滴蒸发或通过传感器的空气形成对流产生的热损失造成。主线圈末端传导的热量损失通过维持位于主控制器两端的从线圈与主线圈相同温度来最小化。
感应线圈的电阻与其温度成正比，因此，通过维持传感器的电阻恒定来控制电路，使传感器处于恒定温度。惠斯通电桥由四个电阻组成，其中主线圈传感器为一个。传感器的功率数值是传感器的电流和电压的乘积。
当传感器消耗功率已知，就可以计算出对流热损失。然后可以计算出由汽化引起的功耗，以此推算出液体含水量。
与早期的LWC传感器相比，LWC-300具有多项优势
提高电子元件寿命
减少背景噪声
- 测量参数 液态水含量
- 测量范围 0~3 g/m³
- 数据输出类型 串行，RS-422
- 气流流速 0~200 m/s
- 校准 不需要
- 功能 可互换电路卡传感器；脉宽调制控制器（避免功率晶体管和热线圈过热）
- 数据输出频率 1 Hz或10 Hz
- 响应频率 > 25 Hz
- 供电要求 系统电源: 28 VDC, 7.5 A max；防结冰加热电源: 28 VDC, 8.0 A
- 重量 电子箱500 g, 传感器支柱 600 g
- 尺寸 传感器支柱: 11.5 cm W x 6.4 cm L x 19.5 cm H (41/2” W x 21/2” L x 75/8“ H)； 电子盒 12.1 cm W x 12.1 cm L x 6.7 cm H (43/4” W x 43/4” L x 25/8” H)；电子盒安装板: 9.7 cm W x 15.3 cm L x 0.3 cm H (3.8” W x 6.0“ L x 0.1” H)
- 工作环境 0~12km，-40~+40°C，0~100％RH
- 线圈规格 主线圈长度：2.0 cm ；主线圈直径：0.18 cm ；运行温度：150 ℃
