雨滴谱分析系统(2DVD)
由奥地利Joanneum Research公司研发生产的雨滴谱分析系统是先进的降水粒子测量设备。


产品描述 雨滴谱分析系统是由奥地利Joanneum Research公司研发生产的先进的降水粒子测量设备,可以实时测量单个降水粒子的大小、形状、聚合状态、取向和降落速度等。降水粒子种类包括雨、雪、雹等。通过软件可以计算降水率、降水量和降水粒子谱等。二维视频雨滴谱仪观测得到的数据是研究大气降水过程的关键要素,也是标定云雷达、降水雷达的重要工具,在国际上得到了广泛的应用。
浅海 工作原理 浅海 优势特点 浅海 技术参数 浅海 应用范围 浅海 典型案例
工作原理

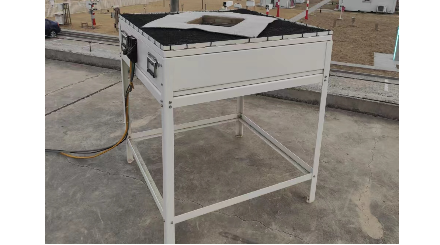

雨滴谱分析系统分为两个单元——室内单元与室外单元。室外单元通过实时两台高速摄像机测量每一个降水粒子——包括雨滴,冰雹或雪花。室内单元是分析电脑,会分析出降水粒子尺寸,形状,状态等详细信息。
优势特点
光学分辨率可达〜0.17 mm,没有粒径的上限 采样频率可达到18 us 可分析数据:下降角度、粒滴大小和形状(3D重建)、降水类型评估、可根据要求提供用户特定的分析
浅海
可全自动测量降水颗粒,分辨降水类型,分析降水量参数(降雨率,尺寸分布) 全自动记录和访问单个降水粒子,评估单个降水粒子相态组成(固态,液态,融化、冰冻) 可观测每个单个粒子的下降速度,绘制正面和侧面视图,测量区域虚拟顶视图
技术参数
  • 探测种类 雨滴、雪花、冰雹等液态和固态降水粒子
  • 探测范围 0.2mm-8mm
  • 像素数量 512 Pixel
  • 水平分辨率 <0.18mm
  • 垂直分辨率 <0.2mm (粒子下落速度veloc.< 10 m/s)
  • 垂直速度范围 0-10 m/s
  • 垂直速度精度 Err <4 % @ Veloc < 10 m/s
  • 采样空间 100 x 100 mm²
  • 积分时间 15s-12h
  • 供电及功耗 100-240 V,50/60 Hz,约700W(包括加热功耗约300W)
  • 尺寸和重量 850mm(L)x850mm(W)x200mm(H);80kg
  • 工作温度 0 ~ 35 ℃
应用范围
浅海
气象与环境:标校天气雷达系统、天气预报模式改进、人工降雨研究等
无线通信:预测降水对信号的衰减、降水类型与电波偏振关系等
工业应用:测试喷雾喷嘴、灌溉系统效率监测等
